سگ دست کامیون چیست؟ انواع، علائم خرابی و زمان تعویض
سگ دست کامیون یکی از مهمترین اجزای سیستم فرمان و تعلیق است که وظیفه نگهداری و چرخش چرخ را بر عهده دارد. در این مطلب با ساختار، انواع، علائم خرابی و زمان مناسب تعویض آن آشنا میشوید تا بتوانید نگهداری دقیقتری انجام دهید.
سگ دست کامیون چیست؟
سگ دست کامیون (Steering Knuckle / Axle Stub) یکی از قطعات کلیدی در سیستم تعلیق و فرمان کامیون است که نقش واسط بین چرخ، سیستم تعلیق و فرمان را بر عهده دارد. در واقع سگدست نقطه اتصال توپی چرخ، کینگپین، طبقها و بازوهای فرمان است و وظیفه دارد نیروهای وارده از جاده را به شاسی منتقل کرده و حرکت چرخ را در هنگام فرمانگیری کنترل کند. این قطعه معمولاً در جلوی خودرو و در بخش اتصال چرخها به سیستم تعلیق قرار میگیرد، اما در برخی نوعها و در محورهای عقب خودروهای سنگین نیز از آن استفاده میشود.
سگدست به عنوان گره مرکزی در چرخبندی عمل میکند؛ به این معنا که چرخها بدون وجود این قطعه قادر به گردش، تحمل وزن و حرکت مستقل نخواهند بود. این قطعه معمولاً به کمک کینگپین یا بلبرینگ گردان متصل میشود و امکان چرخش چرخها را در زاویههای مختلف فراهم میسازد. در کامیونها به دلیل وزن بسیار بالا و تحمل بار، سگ دست باید از مقاومت مکانیکی فوقالعادهای برخوردار بوده و در برابر ضربه، پیچش، سایش و فشارهای محوری و شعاعی مقاومت کامل داشته باشد.
وظایف اصلی سگ دست در کامیون
سگدست تنها یک قطعه اتصال ساده نیست، بلکه مجموعهای از عملکردهای حیاتی را مدیریت میکند که هر کدام بر ایمنی و کیفیت رانندگی تأثیر مستقیم دارند. مهمترین وظایف آن شامل:
انتقال و تحمل وزن کامیون: چرخها بهصورت مستقیم تحت بار قرار نمیگیرند، بلکه وزن توسط سگ دست به سیستم تعلیق منتقل میشود. بنابراین هرگونه ضعف در آن منجر به افت پایداری و احتمال شکست مکانیکی در شرایط سنگین میشود.
ایجاد امکان فرماندهی و زاویهگیری چرخها: سگ دست محل اتصال بازوهای فرمان، سیبکها و کینگپین است و همین ساختار موجب میشود چرخها نسبت به محور عمودی گردش کنند. این چرخش اساس فرمانپذیری کامیون است.
انتقال نیرو بین چرخ و سیستم تعلیق: نیروهای ناشی از ضربات جاده، چالهها، ناهمواریها و پیچشهای جانبی ابتدا به سگ دست وارد شده و سپس به کمک طبقها و کمکفنرها به شاسی منتقل میشود.
نگهداری و هدایت توپی و یاتاقان چرخ: محل نصب بلبرینگ، هاب و مجموعه چرخ روی سگدست قرار دارد. بنابراین لوازم سگدست باید دقیق ماشینکاری شده باشد تا از لقی، لرزش و کشیدگی چرخ جلوگیری شود.
توزیع و تنظیم نیرو در سیستم ترمز: کالیپر یا کاسه و مجموعه مکانیزم ترمز روی سگ دست نصب میشود، پس پایداری آن بهطور مستقیم با عملکرد ترمز ارتباط دارد.
جنس و ساختار سگ دست کامیون
به دلیل فشارهای بالا و شرایط کار سنگین، سگدست کامیون غالباً از چدن مقاوم (Ductile Iron)، فولاد آلیاژی کربنی یا کروممولیبدن، فولاد فورجشده (Forged Steel) ساخته میشود. فولاد فورجشده بهترین انتخاب برای کامیونهای باری سنگین است، زیرا در فرآیند آهنگری ساختار دانهای فلز جهتدار و مقاوم شده و استحکام آن در برابر تنش ضربهای و خمش بسیار افزایش مییابد. سطوح کاری سگدست باید سختکاری و ماشینکاری دقیق شوند تا لقی شفت، زاویه فرمان و جایگیری بلبرینگها بدون خطا باشد.
در ساختار سگ دست بخشهایی مانند جای بوش کینگپین، نشیمنگاه بلبرینگ، محل اتصال بازوهای فرمان، پایه کالیپر ترمز، گوشواره اتصال طبق و نقاط نصب اهرمها به دقت طراحی شدهاند. وجود هرگونه ترک مویی، ساییدگی یا خوردگی در این نواحی میتواند عملکرد چرخ را مختل کرده و حتی موجب حادثه شود.

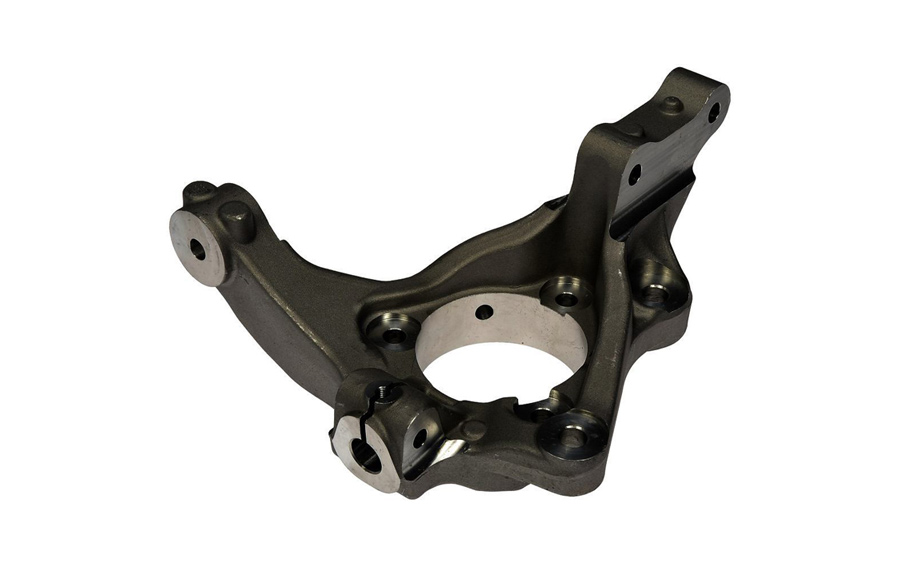

انواع سگدست کامیون
سگدستها بسته به نوع محور، سیستم تعلیق و نحوه انتقال نیرو، در طراحیهای مختلفی تولید میشوند. هر نوع سگ دست کارکرد، مقاومت و سطح توان متفاوتی در تحمل بار و نیروهای چرخشی دارد؛ به همین دلیل انتخاب نوع مناسب آن مستقیماً با نوع کاربری کامیون و میزان بارگیری مرتبط است. کامیونهای قدیمیتر معمولاً از سیستمهای سادهتر استفاده میکنند، در حالی که کامیونهای مدرن مجهز به نسخههای تقویتشده و دقیقتر هستند. بهطور کلی انواع سگ دست کامیون شامل موارد زیر است:
۱. سگ دست کینگپین ساده
در این نوع، محور چرخش چرخ توسط یک کینگپین مستقل تأمین میشود. سگ دست به وسیله کینگپین داخل محور فرمان قرار میگیرد و چرخها حول محور عمودی گردش میکنند. این ساختار به دلیل سادگی، دوام بالا و قابلیت تعمیر راحت، در کامیونهای قدیمیتر و بسیاری از خودروهای سنگین رایج است. مزایا:
- تحمل بار بسیار بالا
- هزینه نگهداری کم
- عملکرد قابل اعتماد در مسیرهای ناهموار
اما در تمامی نمونهها نیازمند گریسکاری و بازدید دورهای بوشها و محورهاست تا از قفل کردن یا سخت شدن فرمان جلوگیری شود.
سگدست کامیون سنگین ایویکو
اگر قصد خرید سگدست کامیون سنگین ایویکو را دارید، مجموعه پارت گستر هور با ارائه قطعات اصلی، استاندارد و تستشده بهترین انتخاب برای شماست.
با تضمین کیفیت، قیمت مناسب و ارسال سریع به سراسر کشور میتوانید با خیالی آسوده خریدی مطمئن و طولانیمدت انجام دهید.
۲. سگ دست محوردار
در این نمونه، شفت یا محور چرخ از داخل سگ دست عبور کرده و نیروی انتقالی به چرخ بهصورت مستقیم تأمین میشود. این سگ دست در محورهای محرک کامیونها استفاده میشود و قادر است نیروی موتور را به چرخ برساند. طراحی آن پیچیدهتر از نوع ساده بوده و معمولاً شامل:
- شفت انتقال قدرت
- بلبرینگهای دوبل مقاوم
- محل نصب نافی چرخ و توپی تقویتشده
این نوع سگدست در کشندهها و کامیونهای چند محور با قدرت بالا کاربرد دارد و به دلیل انتقال گشتاور، باید از آلیاژ بسیار مستحکم تولید شود.
۳. سگ دست توپی
سگدست توپی (Hub-Type Knuckle) تکاملیافتهترین مدل است که معمولاً به صورت یکپارچه با توپی یا مجموعه چرخ طراحی میشود. در این نوع، بلبرینگها، نشیمنگاه توپی و بازوهای فرمان با دقت بالا در یک مجموعه قرار دارند. ویژگیهای کلیدی:
- کاهش لقی چرخ و ایجاد فرمانپذیری نرمتر
- تحمل بار یکنواخت و راندمان حرکتی بهتر
- مناسب برای کامیونهای مدرن با بار و سرعت بالا
این سگدستها غالباً در خودروهای جدیدتر و سیستمهای تعلیق پیشرفته استفاده میشوند. از آنجایی که قطعات کامیونهای مدرن حساسیت بالایی نسبت به کیفیت ساخت دارند، تهیه سگدست اصلی و استاندارد برای حفظ ایمنی، فرمانپذیری و عمر مفید سیستم تعلیق اهمیت زیادی پیدا میکند. در همین راستا مجموعههایی که قطعات را بهصورت وارداتی و مستقیم تأمین میکنند، نقش مهمی در کاهش هزینههای نگهداری و جلوگیری از خرابیهای مکرر دارند.
در میان تأمینکنندگان فعال این حوزه، پارت گستر هور با واردات مستقیم لوازم یدکی ایویکو و عرضه محصولات با قیمت مناسب، توانسته نیاز بسیاری از رانندگان و دارندگان ناوگان حملونقل را برطرف کند. کیفیت قطعات اصل و دسترسی آسان به لوازم مصرفی و سنگین، این مجموعه را به یک گزینه مطمئن برای خرید سگدست و سایر قطعات کامیون بدل کرده است.

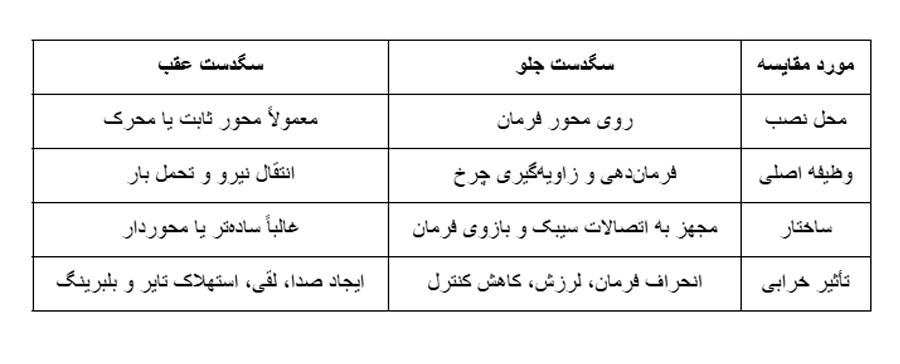

تفاوت سگدست جلو و عقب
در محور جلو محور فرمانپذیری اهمیت دارد اما در عقب، انتقال قدرت و تحمل بار اولویت است. بنابراین طراحی و استحکام سگ دست عقب معمولاً در برابر گشتاور پیچشی بیشتر تقویت شده است.
تفاوت سگدست و شغالدست
تفاوت سگ دست و شغال دست در وظیفه اصلی و نحوه عملکرد آنها کاملاً مشخص است. با اینکه نام این دو قطعه شباهت زیادی دارد، اما نقش متفاوتی در سیستم چرخ کامیون ایفا میکنند. سگ دست در محور جلو قرار گرفته و نقش اصلی آن فراهم کردن امکان چرخش و فرماندهی چرخها است؛ بهعبارتی کل مجموعه چرخ روی آن سوار میشود و با اتصال به بازوهای فرمان و کینگپین، زاویهگیری چرخ هنگام هدایت خودرو را ممکن میسازد. در مقابل، شغالدست معمولاً در محور عقب بهکار میرود و وظیفه آن تنها نگهداری و تثبیت موقعیت چرخ است؛ یعنی چرخ روی آن سوار میشود اما قابلیت فرمانپذیری و تغییر زاویه ندارد. بنابراین میتوان گفت سگدست قطعهای برای هدایت چرخ و گردش آن است، اما شغالدست فقط نقش پشتیبان و نگهدارنده دارد و در فرآیند فرماندهی مشارکتی ندارد.

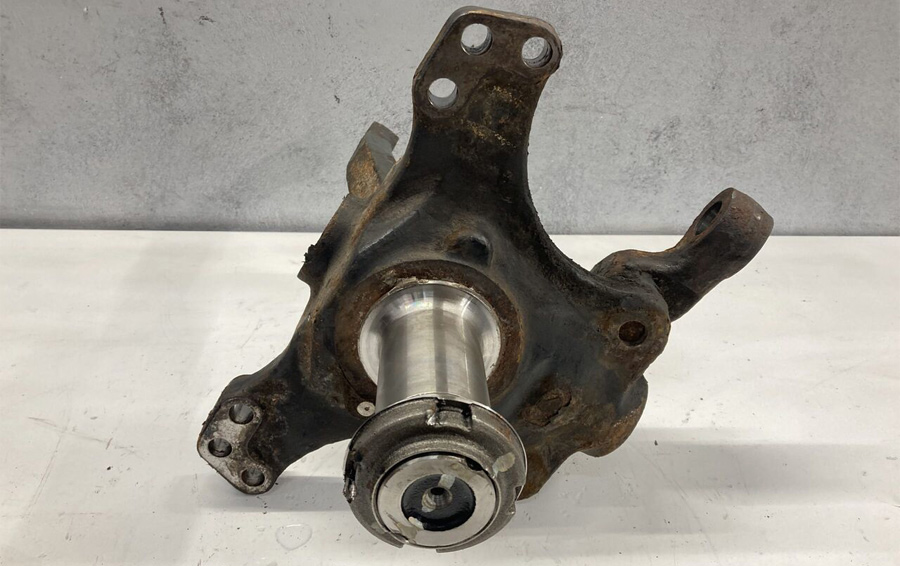

علائم خرابی سگ دست کامیون
خرابی سگدست خطرناک است زیرا بهطور مستقیم با حرکت و پایداری خودرو مرتبط میباشد. مهمترین نشانههای خرابی عبارتاند از:
- لرزش و کشیدگی فرمان در سرعت بالا
- لقی در چرخ هنگام حرکت یا ترمزگیری
- صدای تقتق در ناهمواریها
- سائیدگی نامنظم تایر
- سفت شدن یا گیرکردن فرمان
- روغنزدگی یا گریسی شدن محل کینگپین و بوشها
- ترکخوردگی یا خوردگی پایههای اتصال
در صورت مشاهده چنین نشانههایی باید بلافاصله سیستم بازدید شود زیرا شکستگی سگ دست میتواند منجر به جدا شدن چرخ و بروز حادثه جدی شود.
زمان تعویض سگ دست کامیون
سگدست قطعهای دائمی نیست و با گذشت زمان تحت فشار کارکردی دچار سایش، لقی و تغییر فرم میشود. مواردی که تعویض آن ضروری است:
- هرگونه ترکخوردگی یا تغییر شکل
- لقی بیش از حد در کینگپین یا نشیمن بلبرینگ
- خوردگی یا خالخالی شدن محل محور چرخ
- پس از تصادف شدید یا ضربه محوری مستقیم
- اگر زاویه فرمان یا چرخ تنظیمناپذیر شده باشد
- زمانی که بوشها و نشیمنها دیگر قابلیت تراشکاری و بازسازی نداشته باشند
عمر سگدست بسته به نوع استفاده، بار، کیفیت جاده و سیستم روانکاری متفاوت است؛ در کامیونهای سنگین معمولاً هر ۲۰۰ تا ۴۰۰ هزار کیلومتر نیاز به بازدید جدی وجود دارد.
جمعبندی
سگ دست کامیون یکی از مهمترین قطعات سیستم تعلیق و فرمان است و وظیفه تحمل وزن، هدایت چرخها، انتقال نیرو و پایداری خودرو را بر عهده دارد. شناخت انواع مختلف سگ دست، جنس ساخت، تفاوتها و علائم خرابی آن برای رانندگان، مکانیکها و صاحبان ناوگان حملونقل ضروری است. بیتوجهی به مشکلات سگ دست میتواند هزینههای سنگین و حتی حادثه ایجاد کند؛ بنابراین با سرویس منظم، گریسکاری اصولی و بازدید دورهای میتوان عمر این قطعه و ایمنی خودرو را بهطور چشمگیری افزایش داد.
